【Nature Catalysis文献分享研究】25000 小时超长稳定！绿氢工业化再进一步
谁还在说非贵金属催化剂扛不住工业级大电流、寿命短？
西湖大学孙立成院士团队近期在《Nature Catalysis》刊发重磅成果，交出了一份近乎完美的工业化制氢阴极解决方案 ——h-Ni/MoO₂封装型电催化剂。
不用铂、钌等贵金属，低温简易制备工艺可放大至20 cm×20 cm大面积电极；1000 mA cm⁻²超高电流密度下稳定运行超25000小时（两年以上）；搭载该催化剂的阴离子交换膜电解槽，1.8 V电压下电流密度直接冲到5.6 A cm⁻²，远超美国能源部DOE 2026年制氢性能目标！
今天本文拆解这项顶刊黑科技，看懂它如何同时解决活性、稳定性、规模化、成本四大行业痛点。
一、行业痛点：AEM电解水制氢，卡脖子难题到底在哪？
先搞懂背景：阴离子交换膜水电解（AEM-WE）是低成本绿氢核心路线，碱性环境、设备成本低、适配风光可再生电力，是化工、冶金、交通脱碳的关键技术。
但过去AEM工业化一直被阴极析氢（HER）催化剂困住三大死穴：
1. 大电流下活性暴跌：常规NiMo材料、商用Pt/C，1 A cm⁻²高电流下过电位飙升，能耗居高不下；
2. 寿命断崖式衰减：高速析出的氢气气泡猛烈冲击催化剂，造成材料剥落；Mo组分易碱蚀溶解、活性金属裸露流失；商用铂碳1500小时性能直接掉 400 mV；
3. 放大难、造价高：水热、电沉积合成需要高温高能耗，贵金属催化剂原料成本天价，无法量产。
目前主流方案要么活性够但寿命短，要么稳定却成本爆炸，活性-稳定性-成本三角矛盾始终难以平衡，这也是这篇工作最核心的突破点。
二、核心黑科技：异相成核低温合成，“MoO₂铠甲封装Ni纳米颗粒” 独特结构
采用两步温和合成法，可大规模量产，整个制备全程低温、低能耗，完全适配工业化扩产：

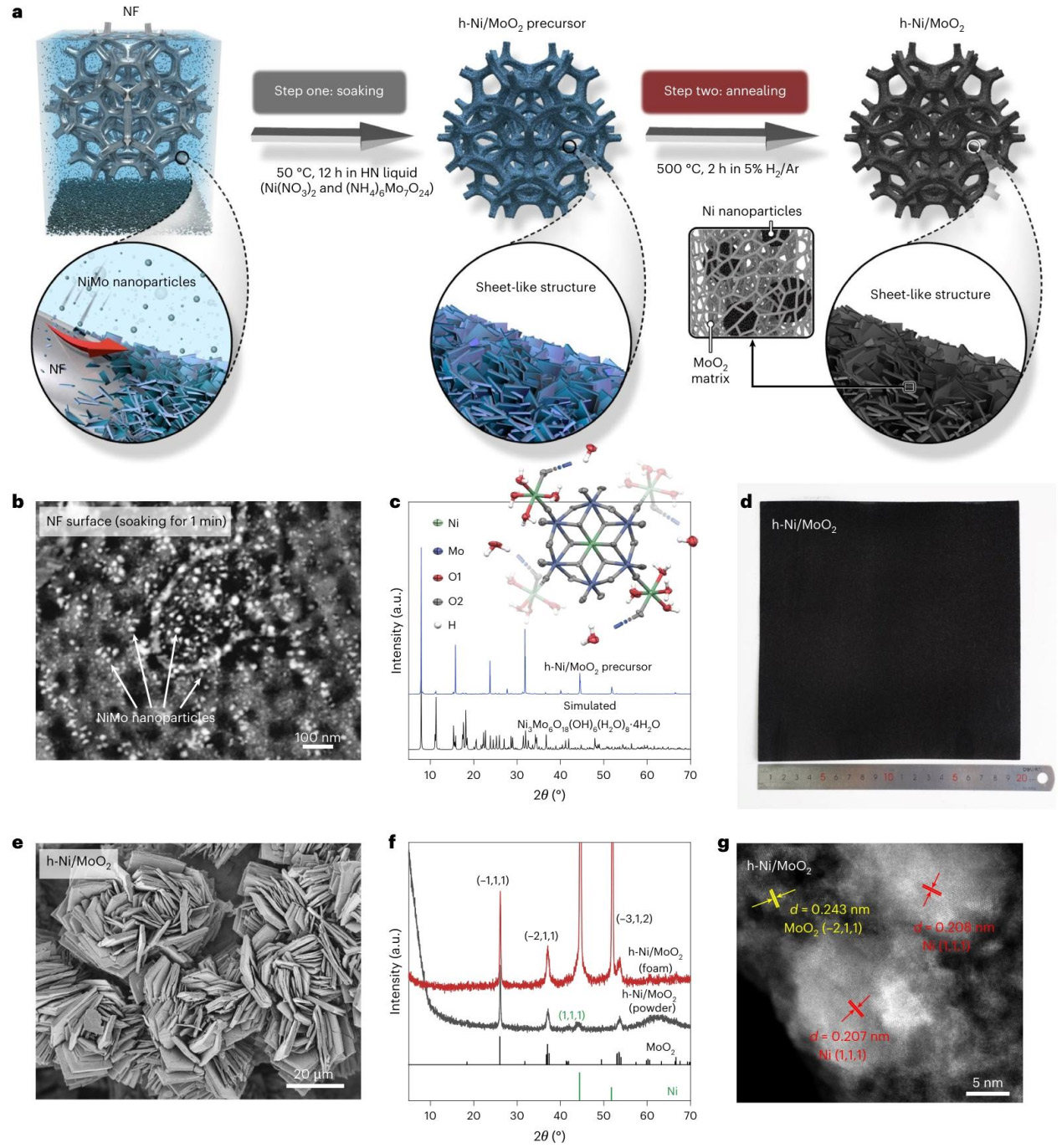

第一步采用低温异相成核浸泡（50℃，12 h），随后通过弱还原退火（500℃，5% H₂/Ar，2 h）
✅ 量产优势：单次可制备20 cm×20 cm大面积一体化电极，原料成本仅约53.5美元 /㎡，和动辄数千美元每平米的铂碳催化剂形成巨大差距。
通过封装结构，性能双buff叠加：普通NiMo催化剂是金属颗粒裸露在材料表面，而本文h-Ni/MoO₂是MoO₂多孔骨架做 “防护铠甲”：
1. 内部埋藏大量Ni-MoO₂异质结界面：DFT理论计算证实，MoO₂负责快速吸附解离水分子，金属Ni高效耦合氢原子生成氢气，协同催化大幅降低反应能垒；
2. 介孔亲水通道：材料超亲水性，电解液快速渗入内部，氢气气泡快速脱附，避免气泡堆积冲击材料；

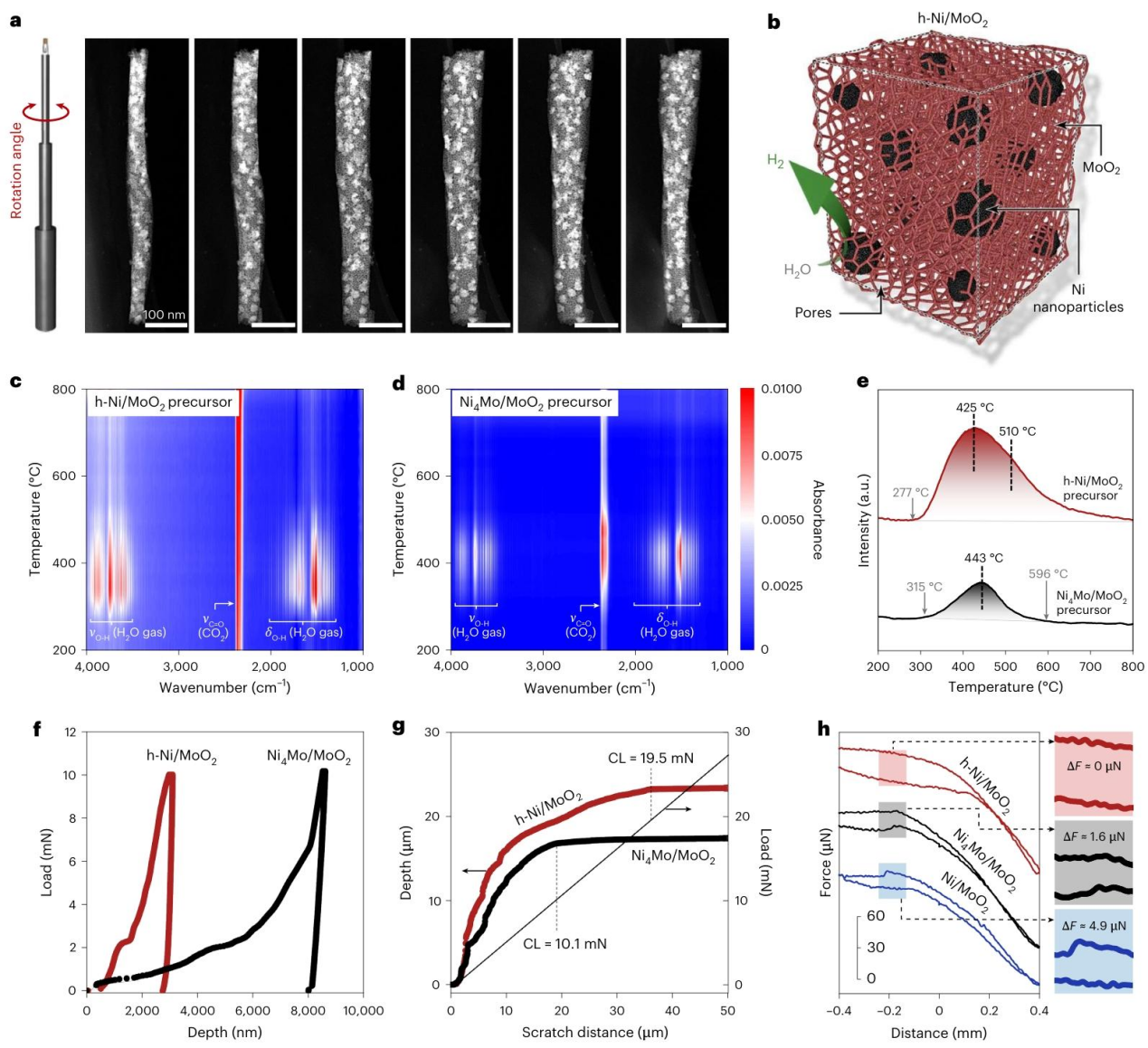

3. 物理化学双重防护：MoO₂基体隔绝强碱电解液，大幅抑制Mo组分溶出、Ni颗粒脱落。装结构3D重构与力学测试图
三、炸裂性能数据：实验室→电解槽全维度碾压传统催化剂
在三电极体系基础析氢性能（1 M KOH 碱性体系）

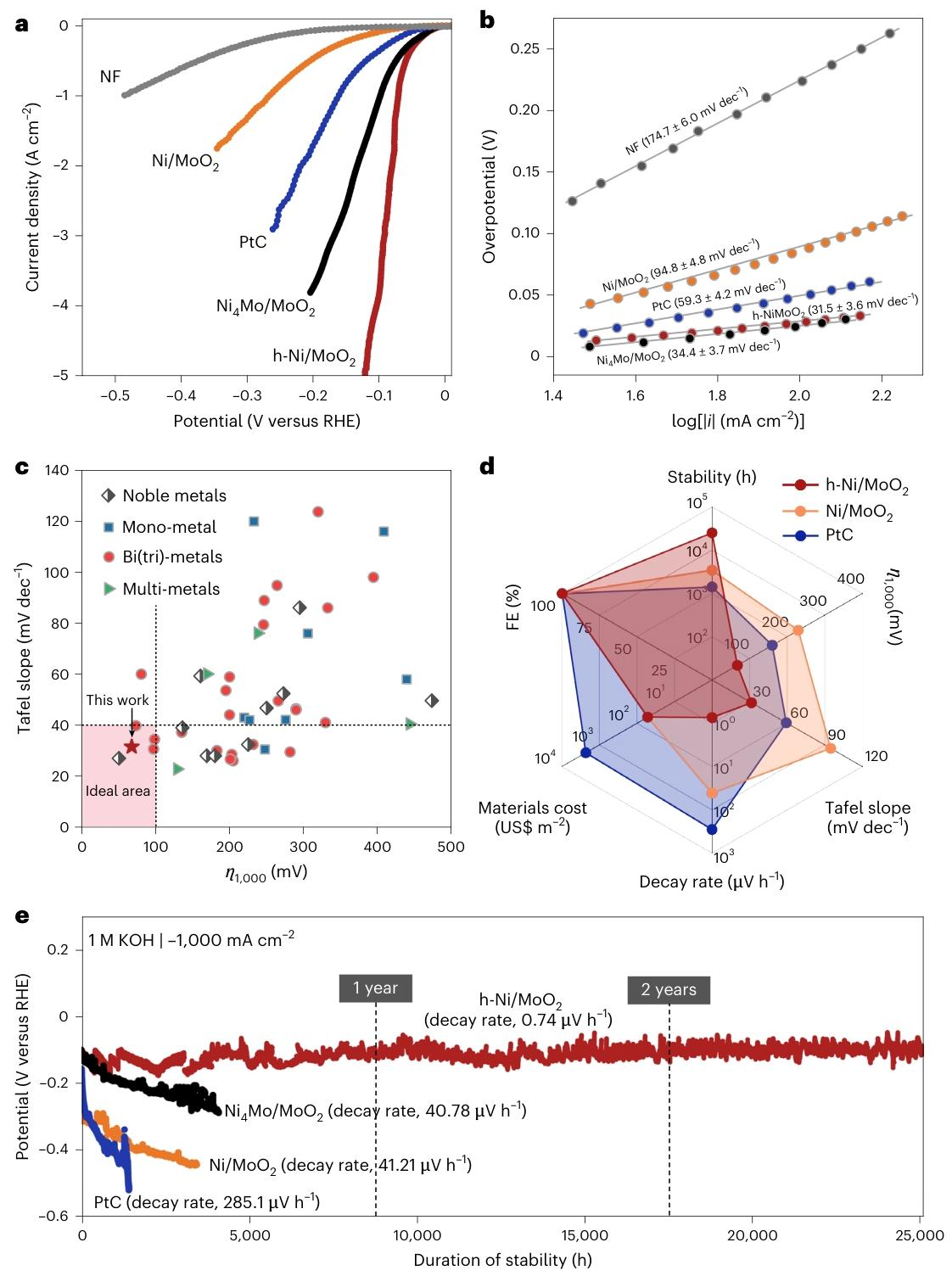

1. 超低过电位：在1000 mA cm⁻²工业级大电流下，仅70.9±4.5 mV过电位；同期对比商用Pt/C高达160.4 mV，传统水热Ni₄Mo/MoO₂也需要98.4 mV；
2. 超快反应动力学：塔菲尔斜率仅31.5 mV dec⁻¹，接近贵金属催化极限；120 mV过电位下电流密度可达5 A cm⁻²，是铂碳的9倍以上；
3. 史诗级长效稳定性：1 A cm⁻²恒流连续测试25000小时（超2年），衰减速率仅0.74 μV h⁻¹；对比组铂碳1500小时衰减285.1 μV h⁻¹，数千小时直接失效；
4. 间歇工况耐受：启停循环50000次性能无明显下滑，完美匹配风光发电波动工况。
实际AEM电解槽整机性能（工业化核心验证）
团队搭建1 cm²、25 cm²两种尺寸单槽，搭配NiFe基OER阳极、聚芳哌啶阴离子膜实测：

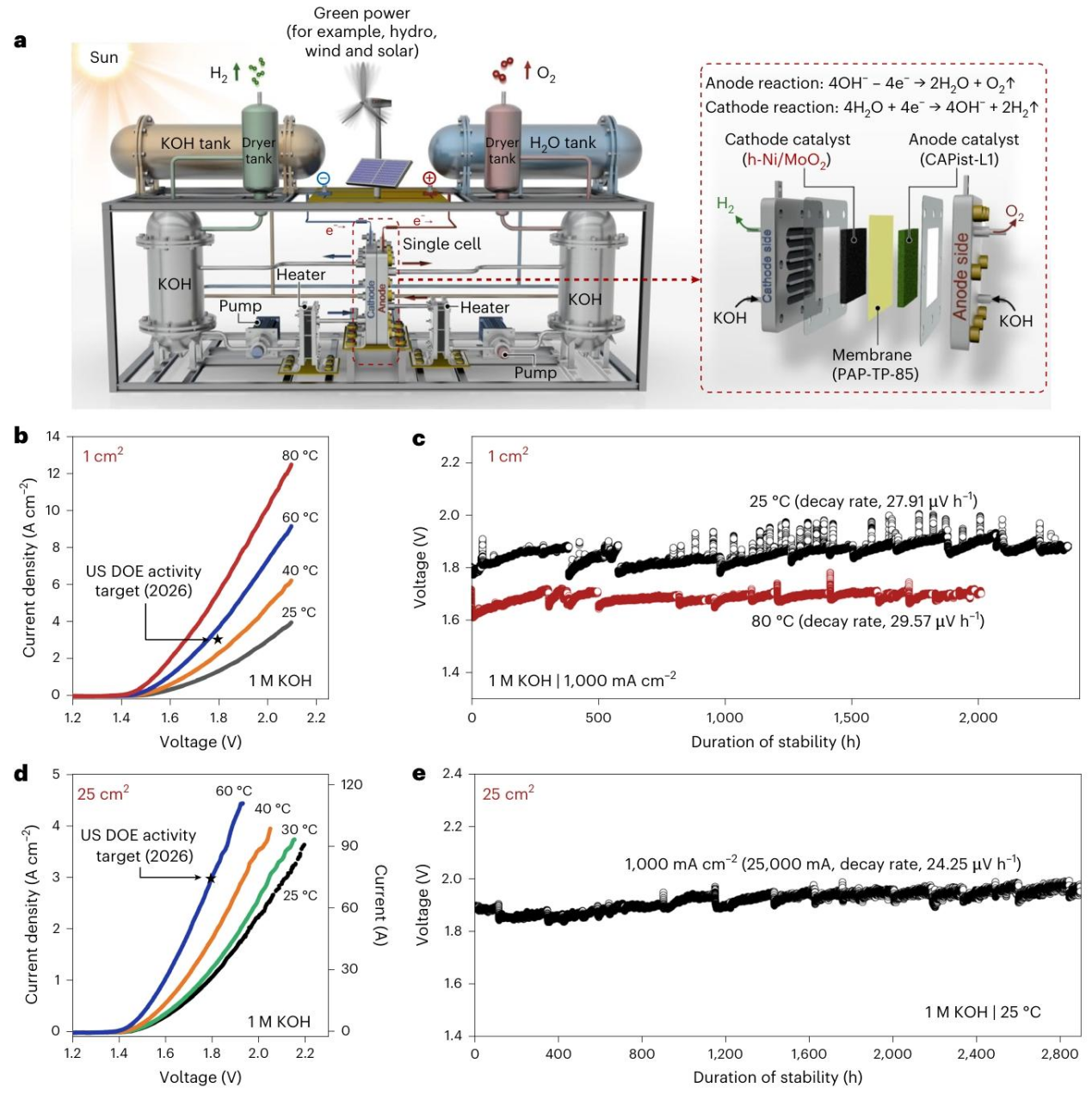

1. 活性突破美国DOE 2026目标：80℃、1.8 V槽压下，小面积电解槽电流密度5.6 A cm⁻²；2.0 V电压直接突破10.2 A cm⁻²；放大至25 cm²大电极后，1.8 V仍达到3.01 A cm⁻²，满足工业标准；
2. 整机长时稳定：1000 mA cm⁻²恒定电流，1 cm²电解槽80℃稳定2000 h，25 cm²放大槽稳定2800 h；法拉第效率接近100%，产氢能耗低至4.07 kWh/Nm³，制氢能量效率73.9%；
3. 经济性测算：技术经济模型核算，规模化后制氢平准成本LCOH低至 1.826美元/kgH₂，满足美国DOE 2026年2美元/kg、欧盟2030年2.5美元/kg的成本目标。
四、机制深度解读：为什么封装结构能同时实现高活性+超长寿？
文章从机械稳定性、结构稳定性、化学稳定性三大维度完整解释长效机理，通俗易懂拆解：
1. 机械稳定：抗气泡冲击不易碎
相互交织微米片层结构+Ni颗粒弥散增强材料力学强度；气泡易脱附、尺寸微小，大幅削弱流体冲刷，长时间电解不会出现催化剂大面积剥离。
2. 结构稳定：活性组分不流失
MoO₂介孔骨架包裹Ni纳米颗粒，隔绝电解液直接腐蚀金属内核；长时间测试后Ni颗粒尺寸几乎无变化，不会出现传统材料表面金属溶空现象。
3. 化学稳定：抑制钼碱溶蚀
封装结构降低阴极腐蚀程度，Mo溶出量远低于裸露型NiMo材料；稳定性数（产氢分子/溶解Mo原子）达到245560，是传统Ni₄Mo/MoO₂的7倍，从化学层面锁住活性位点。
4. 高活性根源：充足异质结+快速传质
退火释放水形成贯通介孔，大量Ni-MoO₂界面充分暴露；电荷转移电阻极低，高电流下传质阻力几乎不拖后腿，解决大电流极化损耗难题。
总结
这项工作填补了AEM电解水非贵金属催化剂 “高电流、长寿命、低成本、易放大” 的空白，三大落地价值。
除了电解水制氢，该低温异相成核合成策略还可拓展至CO₂还原、5-羟甲基糠醛还原、固氮等多类电催化反应，具备通用材料制备价值。
原文：Nickel nanoparticles encapsulated inside mesoporous MoO2 for industrially stable anion-exchange membrane water electrolysis
DOI：10.1038/s41929-026-01585-w
安徽聚石氢友科技有限公司深耕阴离子交换膜研发，AEMemr®经多场景实测佐证性能优势。聚石氢友将持续迭代膜材产品，配合公司开发的阴离子聚电解质材料（AEMemr®-PAI）为制氢设备厂商提供高性能、高稳定AEM整体解决方案，携手加速AEMWE绿氢制备商业化落地。
联系方式
电话：0086-556-5689901
地址：安徽省安庆市高新技术园区生命科技园
官方淘宝店铺：广东聚石研究院
店铺链接：https://shop256001102.taobao.com
